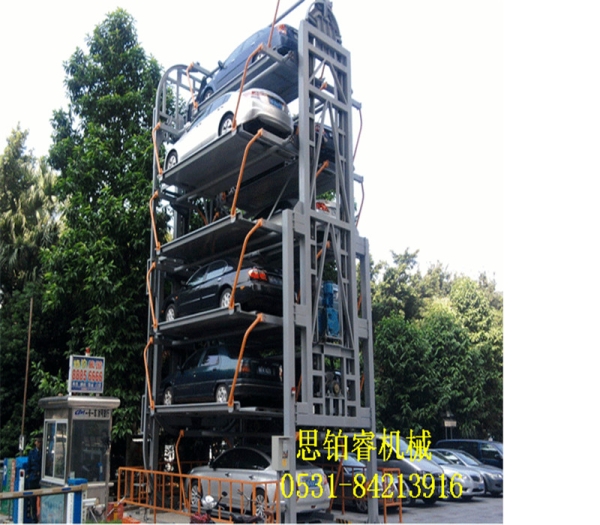

(PCX)垂直循环机械式立体停车库设备
简要描述:该车库适用于拥挤庭院和狭小空间,此立体车库每台占地仅需5米宽6米长的面积。 每套存车量可设计制造成为:2-4-6-8-10-12辆车。每种车库只限于同等高度的车辆存放。如越野车型和轿车的高度不同该设备高度不同。组合使用车位数从几个到上百个,根据用户要求可另加装防雨罩和封闭式,配置高档、智能控制,操作简单、安全可靠,经济实惠。
工作原理:
采用机械运动垂直循环使每组车位根据主人智能卡自动旋转到设定位置。电机通过减速机带动传动机构,每隔一定距离设置一个存车托架,当电机起动时,存车托架随链条反正转循环运动,达到存取车的目的。
垂直循环类机械式停车设备是多年的专业停车设备研发制造经验,研制的具有国际专业水准的系列产品。该设备具有占地省、容量大、机械性能稳定,安装操作简便,适应性强,停车安全、防盗、拆装移动方便,运转平稳、可靠,使用寿命长等优势,并具备低噪声、低能耗、低价位、高收益的特点,是企业事业单位、医院、小区、公寓的首选停车设备。该产品以其优秀的品质,领先于国内同类产品,达到了国际先进水平。
产品结构介绍
垂直循环类机械式停车设备由主体钢架链条导轨部件、传动总成、停车台、防摆导轨、电气控制系统五大部分组成。
⑴ 主体钢架链条导轨部件:主要由型钢、钢板制成,其它部件的自重及受力,都直接或间接的作用在其上,此部件还是1#链条的导轨。
⑵ 传动总成:主要回转支撑、齿轮、链条,链轮、减速电机等组成。
⑶ 停车台:由停车台底盘、吊杆组件、吊轴组件、防摆辊组成。1#链条上的悬吊链板与吊轴组件连接,带动停车台运行,完成停车、取车作业,防摆辊通过防摆导轨使运行时停车台保持平稳。
⑷ 防摆导轨总成:由防摆导轨、上防摆导轨、防摆托架、水平托架组成。停车台上的防摆辊沿防摆导轨运行,防止停车台运行时摆动。
⑸ 电控系统:主要由控制箱、操作箱、光电开关、接近开关等组成。
